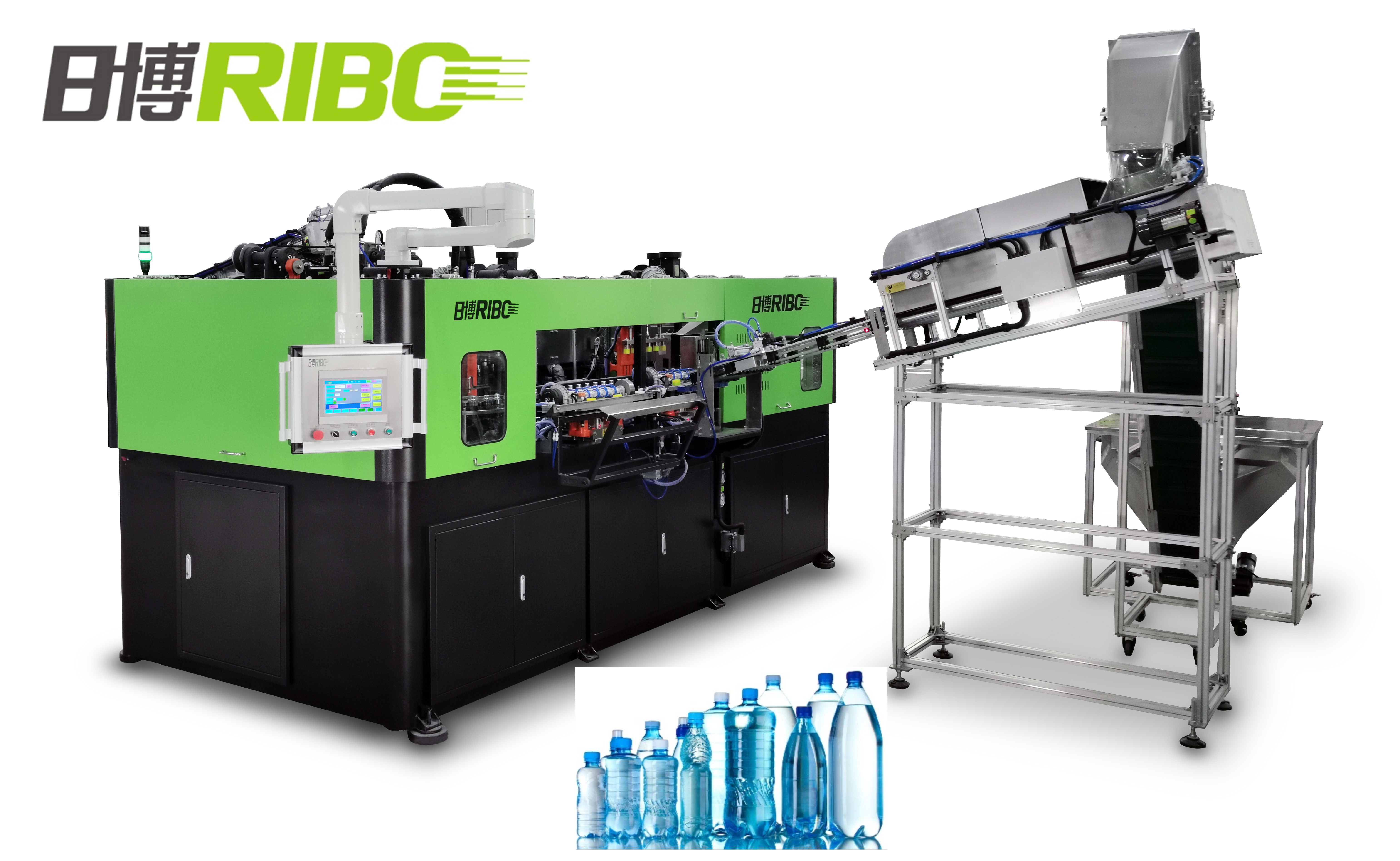

6 Kavite İki Adım Şişirme Makinesi

Otomatik Şişirme Makinesi PET Su Şişesi / Gazlı Meşrubat Şişesi için En İyi Fiyat

BLMS Serisi makinenin tanıtımı

I. Özet

BLMS Serisi lineer şişirme makinesi, şu anda en gelişmiş şişe üfleme teknolojisi ile tasarlanmış ve geliştirilmiş, avantajları hızlı, kararlı, basit, genel amaçlı ve çevre güvenli olarak tanımlanabilecek yüksek hızlı otomatik PET üfleyicidir.Esas olarak içme suyu, içecek, gıda, günlük kimyasal ürünler vb. için soğuk doldurma ve mezotermal dolum PET kaplarında üflemeli kalıplamada uygulanabilir. Makine, yüksek verimlilikle bol miktarda verim sağlar. Her bir boşluğun kapasitesi artırılmıştır.1600bphşişe boyutu sırasıyla 600 ml'ye eşit veya daha az olduğunda, üst düzey müşterinin gereksinimlerini karşılayabilen orijinal 1000bph'den itibaren.Preform otomatik yükleme sistemi ile donatılmış makine, tüm işlemler boyunca herhangi bir operatör müdahalesi olmadan, tutarlı performans ve yüksek hız ile tam otomatik olarak çalışır.Buna göre, ürünlerin kalitesini garanti eden kontaminasyon şansı açıkça azaltılabilir.

II.Teknoloji gelişimi

ben.Kalıp kilitleme sisteminin yeniliği

4 parçalı kalıp tutucunun hareketini tahrik etmek için Servo Motor benimsenmiştir ve yüksek basınçlı süper şarjlı kalıp kilitleme mekanizması donatılmıştır.Bu kalıp sıkma ve açma mekanizması, artık yerli lineer şişirme makinelerinde uygulanan en verimli sıkma ve açma mekanizması olan onlarca yıllık uygulama sonucunda kendimiz tarafından başarıyla geliştirilmiştir.Kalıp hareketi döngü süresi sadece 0,4~0,5 saniyedir.Bu arada, kalıp plakaları arasındaki etki amorti edilirken, tüm hareket doğru, kararlı ve hızlıdır, bu da kalıpları etkili bir şekilde koruyabilir ve bitmiş şişelerdeki ayrılık çizgilerinin görünürlüğünü azaltabilir.

ii.Servo PLC sisteminin uygulanması

Anlık konumlandırma yapmak için servo sistem benimsenmiştir, yaklaşan sensör anahtarı ile yörüngenin hedef konumunu yakalar ve ardından servo PLC sistemine hızlı sinyaller gönderir.Ardından, servo motordaki tesis içindeki döner kodlayıcı, yörüngenin konumunu hat üzerinde tespit edecek ve ardından bilgileri kontrol sistemine geri besleyecektir.Sonuç olarak oryantasyon PLC ve pozisyonlama modülü tarafından yapılacaktır.

iii.Servo motorun uygulanması

Kalıp hareket mekanizması:servo motor redüktör senkron şanzıman sistemi, sırasıyla iki bağlantı çubuğu tarafından çekilen kalıbın her iki tarafındaki iki menteşe mekanizmasının ileri geri hareketini ve aşağı hareketini yerine getirmek için benimsenmiştir.Bu şekilde ortadaki iki kalıp tutma plakası genellikle kalıp açma ve kapama olarak bilinen zıt veya birbirine doğru hareket eder.Servo motor tarafından tahrik edilen çekme tekerleği sürekli olarak saat yönünde tur yapar.Her tur, kalıp tutma plakalarının hareketinin tam bir döngüsüne yol açar ------ aç ve kapat.Ayrıca, kalıp plakaları arasındaki darbeyi parlatan ve kalıpları etkili bir şekilde koruyan yüksek basınçlı hava kompresörlü kalıp kilitleme mekanizması uygulanır.Ayrıca, bitmiş şişelerdeki ayrılık çizgilerinin görünürlüğünü azaltmaya yardımcı olur.Servo motor tahrikli kalıp hareket mekanizması, kalıp hareketlerinin serisinin basit, doğru, tutarlı ve hızlı olmasını sağlayarak döngü süresini 0,3~0,5 saniye yapan katı mühendislik simülasyon analizi üzerine tasarlanmış ve oluşturulmuştur.

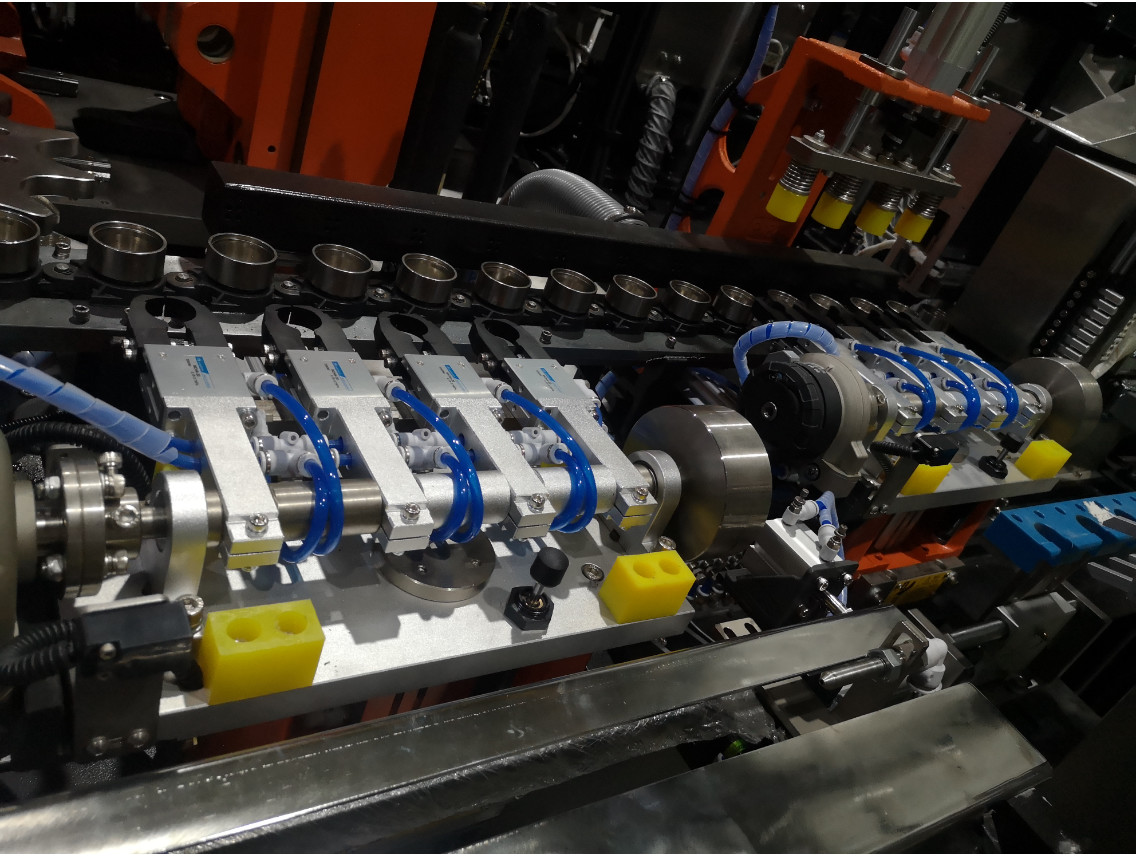

Adım mekanizması:preform ısıtma, dağıtım ve şişeden beslemenin iletim hareketlerinin tümü, bir servo motorun senkronize yüksek hızının ve hassas konumlandırmasının sonucudur.(Mandreni sürmek için servo motor benimsenir ve ayna bir tur hareket eder, bir adım döngüsü tamamlanır. Bu esnada 4 adet yükleme gerçekleştirilir, 4 adet ısıtılmış üfleme kalıba gelir, 4 adet bitmiş şişe alınır demektir. robot tarafından çıkarılır.) Yörüngede adım atan kaydırıcı, daha kısa çevrim süresi ve daha yüksek verimlilik ile hızlı ve kararlıdır.

Germe mekanizması: germe çubukları, çubukların hareketinin eşzamanlılığını sağlayan bir servo motor tarafından aynı anda tahrik edilir. ve üretim öncesi ayarlama yapmayı kolaylaştırır.

(Üfleme kalıbını değiştirdikten sonra, germe çubuklarının yüksekliğini ayarlamayı çok daha kolay hale getirir, sadece verileri dokunmatik ekrana girmeniz yeterlidir, ayarı manuel olarak yapmanız gerekmez.)

ⅳ.Enerji tasarruflu ısıtma sistemi

Enerji tasarruflu tip kızılötesi lambanın en son teknolojisini kullanarak, lambanın nüfuzu daha güçlü, daha düzgün!Ve geleneksel lambalara kıyasla %30-20'ye varan elektrik tasarrufu sağlayabilir.

Homotermal ısıtıcı, voltaj dalgalanmalarından etkilenmeyen, sürekli orantılı olarak sağlanan güce sahip otomatik yansıma ve kapalı döngü ayarlama sistemini benimser.Isıtıcıdaki her bir lamba borusu ayrı ayrı kontrol edilebilir.Ayrıca, ısıtıcılar, ısıtıcının içindeki sıcaklığı sabit tutabilen ve önceden ısıtılmış olan konvertör kontrollü sirkülasyonlu hava soğutma sistemi ile donatılmıştır, bu da yüksek iyi parça oranı sağlar.Ek olarak, homotermal ısıtıcı, sıcaklığın büyük ölçüde dalgalandığı (10℃~30℃) koşullarda mükemmel şekilde çalışır.Isıtma adım sisteminin konumlandırılması, servo motor tarafından hızlı ve kararlı bir şekilde gerçekleştirilir.

v. Otomatik preform şifre çözme sisteminin uygulanması

Preform otomatik şifre çözme sistemi çalışırken, her bir preform kızak yolundaki foto-elektrik sensörler, preformların her kızak yolunda eşit şekilde yayılmasını sağlamak için preform yükleme motoruna ve dağıtım silindirine komut verecektir.Preformların olmaması, daha fazla preformun teslim edilmesini talep etmek için hazneye bir uyarıyı tetikler, bu da tüm süreçlerin kesintisiz olarak sorunsuz çalışmasını sağlar.

III.Performans ve Avantajlar

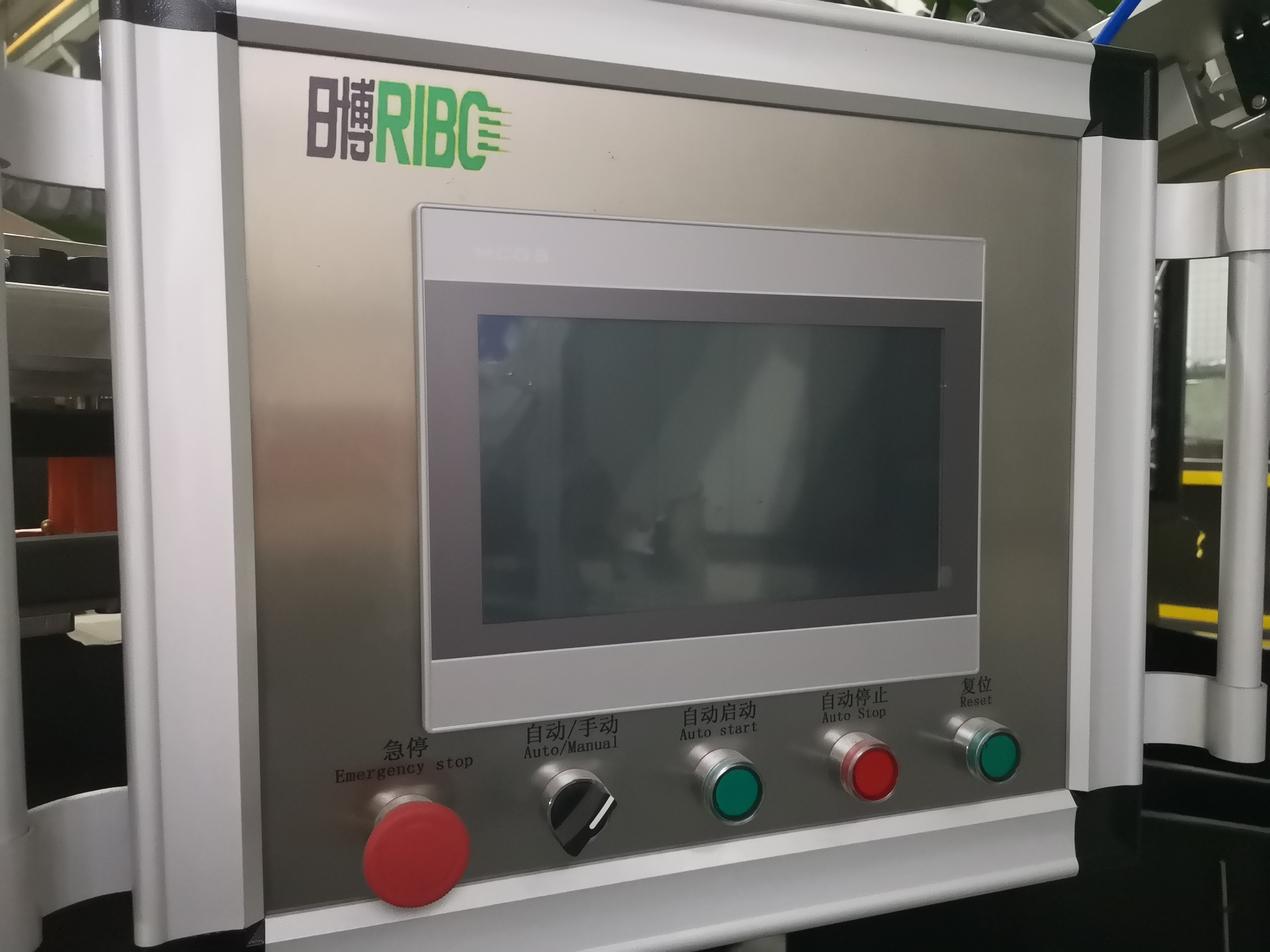

ben.İnsan-makine arayüzünün kullanımı kolaydır.Sıcaklık ayarı ve preform dağıtımı dahil her şey bilgisayarlıdır.

ii.Preform karıştırma, yükleme, şişe taşıma ve sipariş verme işlemlerinin tümü paslanmaz çelik manipülatör tarafından ikinci bir kontaminasyon olmadan otomatik olarak çalıştırılır.

iii.Dolaşan soğutma suyu sistemi, ön kalıp ısıtılırken şişe boynunu deformasyona karşı koruyabilir.

iv.Homotermal ısıtıcı, voltaj dalgalanmalarından etkilenmeyen, sürekli orantılı olarak sağlanan güce sahip otomatik yansıma ve kapalı döngü ayarlama sistemini benimser.Taşıma zinciri kısa eğimli ve parataktiktir, bu da yavaş ısıtmayı ve düşük güç tüketimini gerçekleştirmeye yardımcı olur.Sonuç olarak, preform eşit şekilde ısıtılabilir ve üflenmesi kolay olabilir.

iv.Kalıpların konumlandırılmış montajı, kalıpları 30 dakika içinde kolayca değiştirmeyi mümkün kılar.

v. Elektrik, pnömatik bileşenler, servo motor vb. gibi makineler için kullandığımız tüm kritik parçalar, ekipmanlarımızın stabilitesini ve uzun ömürlü olmasını sağlayan Japonya, ABD ve Avrupa'dan ithal edilen ünlü markalı parçalardır.

IV. Kolay bakım

Makine, programlanabilir mantık denetleyicisine (PLC) özel iletişim kabloları aracılığıyla bağlı olduğundan, kullanıcı, bir sorun olduğunda operatörlere uyarı sinyalleri ve sorun teşhis raporu gönderecek olan PLC aracılığıyla makinenin tüm eylemlerini yönetebilir. makine ile.Buna göre operatörler, gösterilen göstergeler aracılığıyla sorunlara yol açan nedenleri kolayca bulabilir ve hızlı bir şekilde düzeltebilir.

V. Güvenlik

BLMS-9000, operatörlerin güvenliğini ve makinenin dayanıklı ve istikrarlı çalışmasını sağlamak için aşağıdaki mekanik ve elektrik koruma cihazlarıyla donatılmıştır.

ben.Operatörlerin güvenliği

Makine tamamen mükemmel bir güvenilir güvenlik kapısı ile kapatılmıştır ve ayrıca ana yüzeyde, operatörlerin güvenliğini en üst düzeyde sağlayabilen alüminyum kaymaz plaka ile donatılmıştır.

ii.Makinenin güvenliği

Konumlandırma sisteminin, sıkıştırma sisteminin ve gerdirme sisteminin en yüksek derecede güvenli çalışmasını sağlamak için çoklu nokta algılama tekniği benimsenmiştir.

Teknik parametre
