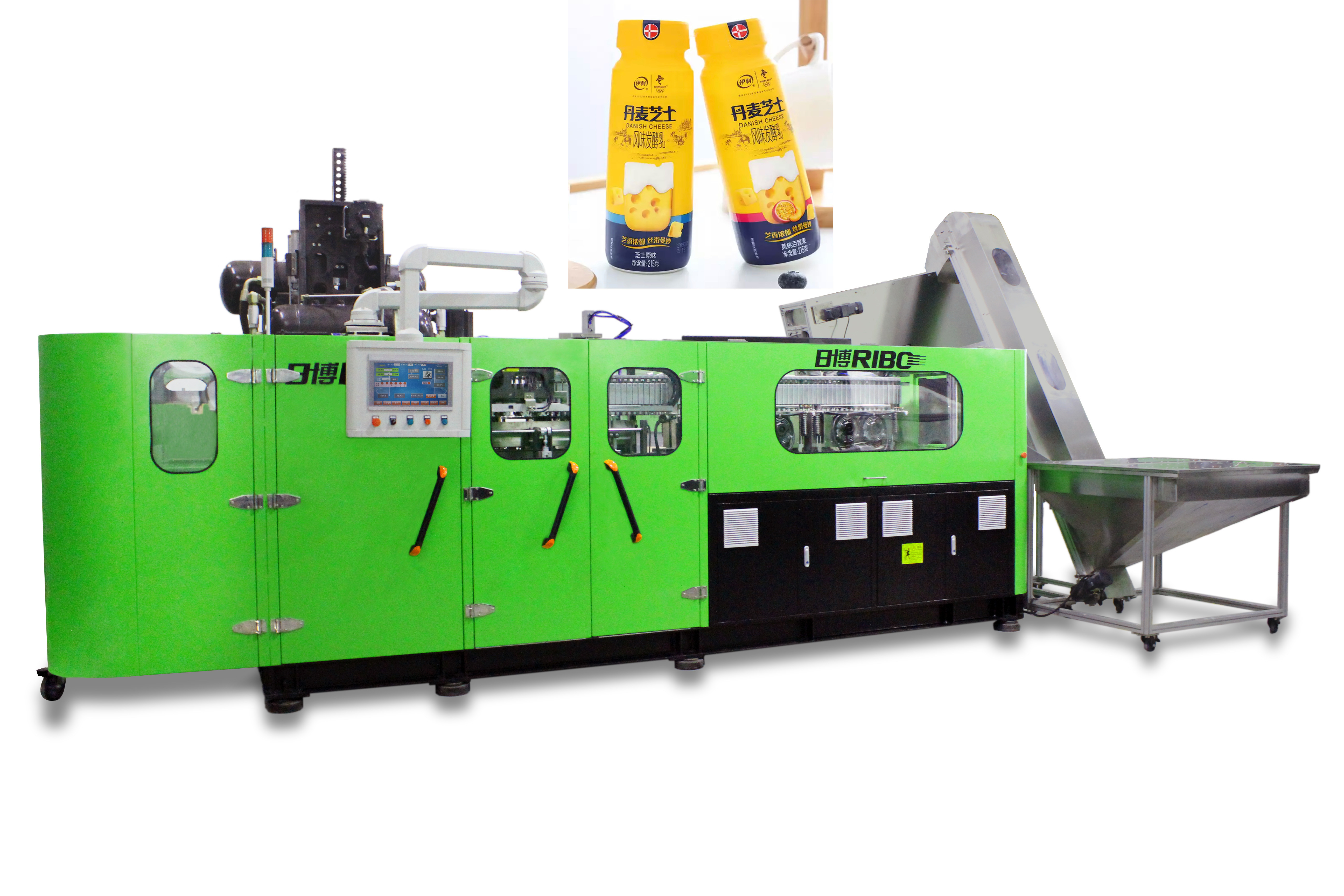

Enerji İçecekleri İçin Yüksek Verimli Otomatik Plastik Şişirme Makinesi 14000bph-8800bph



R serisi makinenin tanıtımı



I. Özet



R serisi lineer tam elektrikli PET şişe şişirme makinesi, tasarlanmış ve geliştirilmiş yüksek hızlı otomatik PET üfleyicidir.



şu anda en gelişmiş şişe üfleme teknolojisi ile avantajları hızlı, kararlı olarak tarif edilebilir,



basit, genel amaçlı ve çevre açısından güvenli.Esas olarak su, içecek için üflemeli kalıplama PET kaplarında geçerlidir,



meyve suyu vb. Makine yüksek verimle bol miktarda verim sağlar.Her bir boşluğun kapasitesi, aşağıdaki durumlarda 2600bph'ye yükseltilmiştir.



şişe boyutu, üst düzey müşterinin gereksinimlerini karşılayabilen, sırasıyla 600 ml'lik şişeye eşit veya daha azdır.



Preform otomatik yükleme sistemi ile donatılmış makine, tutarlı performans ve yüksek hız ile tam otomatik olarak çalışır,



tüm süreçler boyunca herhangi bir operatörün müdahalesi olmadan.Buna göre, kontaminasyon şansı azaltılabilir



açıkça, bu da ürünlerin kalitesini garanti eder.



II.Makine Performansı ve Özellikleri



Servo PLC sisteminin uygulanması:



Yüksek için PTO (servo konumlandırma modülü) sistemini kullanan Omron hareket kontrol sistemi (entegrasyon modülü tipi) benimsenmiştir.



hız konumlandırma, yakınlık sensörleri yörünge hedef konumunu arar ve servo sisteme yüksek hızlı sinyaller gönderir.



parçanın konumu, servo motorda yerleşik olan yüksek hassasiyetli döner kodlayıcı tarafından çevrimiçi olarak algılanır ve geri gönderilir



Kontrol sistemine bilgiler, son olarak, konumlandırma modülü ile yüksek hızlı konumlandırma yapılır.



Servo motorun uygulanması



Kalıp hareket mekanizması: Servo motoru benimseyen dişli kutusunu bağlayın, senkronize şanzıman sistemi



iki tarafından çekilen kalıbın her iki tarafındaki iki menteşe mekanizmasının ileri geri hareketini sağlamak için benimsenmiştir.



sırasıyla bağlantı çubukları.Bu sayede ortadaki iki kalıp tutma plakası zıt veya birbirine doğru hareket eder ki bu da



genellikle kalıp açma ve kapama olarak bilinir.Servo motor tarafından tahrik edilen çekme tekerleği saat yönünde tur yapar



sürekli olarak, güç etkisini ve aşınmayı azaltarak, kalıbın daha düzgün kenetlenmesini sağlar.Her tur bir



kalıp tutma plakalarının hareketinin tam döngüsü ------ aç ve kapat.Ayrıca yüksek basınçlı hava kompresörlü kalıp kilitleme



Kalıp plakaları arasındaki darbeyi gideren ve kalıpları etkin bir şekilde koruyan mekanizma uygulanır.Bunun yanında, yardımcı olur



bitmiş şişelerde ayrılık çizgilerinin görünürlüğünü azaltın.Servo motor tahrikli kalıp hareket mekanizması tasarlanmış ve



Kalıp hareketlerinin serisinin basit, doğru,



tutarlı ve hızlı, döngü süresini 0,2 ~ 0,4 saniye yapıyor.



★8 adet süper sert alaşımlı kılavuz raylar iki hareketli kalıp plakasını taşımak için seçilmiştir (Diğer lineer üfleme makinesi



yerli üreticilerin tümü 4 adet kullanır).Hareketli kalıp plakalarının ağırlığı tek boyutta iki raya bölünür,



stres, diğer üreticilerin diğer tasarım makinelerinin yarısıdır.Ayrıca, iki kılavuz birbirine sabitlenerek



aşınmaya karşı daha dirençli ve konumlandırmada daha hassastırlar.Hareketli kalıp plakasının ağırlığı yaklaşık 350 kg'dır, ancak



dış kuvvetlerin yokluğunda, hareketli şablon tek bir parmakla itilebilir (ekipman daha verimli hareket eder).



Ayrıca servo motor ve dişli kutusu açılma ve kapanma işleminde daima aynı yönde hareket eder (diğer



Yerli üreticiler, makineleri, kalıbı elde etmek için ileri ve geri dönüş 180 dereceyi benimsemiştir.



açma ve kapama) servo motor ve dişli kutusunun daha uzun hizmet ömrü sağlamak için.



Preform besleme ve preform ısıtma tutucuları transfer mekanizması: Preform besleme yıldız çarkı ve preform ısıtma



tutucular transfer mekanizması, servo motor senkron kayış bağlantı tipi tahrik adımı tarafından tahrik edilir.Preform döner ısıtma için



sistem, preform ısıtma tutucuları değişken frekanslı motor tarafından kontrol edilir, preformlar (preform boynu yukarı doğru) 360'dır.



derece kesintisiz döner ısıtma, 38mm Preform ısıtma aralığı, daha fazla preform aynı anda kesintisiz olarak ısıtılır



Verimliliği ve enerji tasarrufunu %50'nin üzerinde artıran mesafe.Aynı servo motor senkron çalışmak için kullanılır



Adım yolunu hızlandıran yapıyı basitleştirmek için yüksek hızlı adım konumlandırmasını döndürmek için bir kızak yolunda



ve istikrarlı, üretim döngüsü süresini kısaltın ve üretim verimliliğini büyük ölçüde artırın.



Isıtmalı / değişken adım mekanizmasından sonra gerçekleştirme: Bu mekanizma, vidayı bağlamak için servo motora uyarlanmıştır.



doğrudan, vida bir tur döner, adım doğrudan 38 mm'den 96 mm'ye değiştirildi, bu da yüksek hız ve doğruluk sağlar



iki mekanizma arasında işlem gerçekleştirin.



★Değişken hatveli kısım, tamamen bağımsız araştırma ve geliştirme ile süper sert alaşımlı vidayı benimser.



yüzey 2mm Rockwell sertliği 68 dereceden fazla ulaşabilir ve vida pürüzsüz derece ve aşınmaya dayanıklı derece



endüstride kesinlikle liderdir ve vidanın tasarım hizmet ömrü 15 yıldan fazla olabilir.



Tutucular ve şişe dışarı besleme mekanizması ile preform transfer sistemi: Isıtılmış preformlar üfleme kalıbına beslenir



ve yüksek hızı sağlamak için aynı servo motor ve senkron kayış tarafından tahrik edilen bitmiş şişeler beslenir ve



bu iki hareket için doğru



Gerdirme mekanizması (aşağı gerdirme): germe çubukları, aynı anda bir servo motor tarafından tahrik edilir, bu da



çubukların hareketinin senkronizasyonu ve üretim öncesi ayar yapılmasını kolaylaştırır.(darbeyi değiştirdikten sonra



kalıp, germe çubuklarının yüksekliğini ayarlamayı çok daha kolay hale getirir, sadece dokunmatik ekrandaki verileri girmeniz yeterlidir.



ayarı manuel olarak yapıyor.)



Termostatik ısıtma sistemi uygulaması



Modülerleştirilmiş kontrol sistemi, kızılötesi lambalar ve reflektör kullanan termostatik şişe boş ısıtma fırınında kullanılır.



ısıtma preformu.Sıcaklık değerini ayarladıktan sonra, ekipman çıkış voltajını duruma göre otomatik olarak ayarlayabilir.



Voltaj dalgalanmasından ve ortam sıcaklığı değişiminden etkilenmeden hızı.Aynı zamanda, ayrıca soğutulur.



Dahili ısıtma sıcaklığını ve sabitini etkili bir şekilde garanti edebilen frekans dönüştürücü tarafından kontrol edilen sirkülasyon havası



Isıtma fırınlarının sıcaklığı ve her bir ön kalıbın yüzeyini ve iç sıcaklığını eşit şekilde ısıtın.



Ayrıca, şişe ısıtma fırınlarında 360 derece döner, böylece preformun her iki tarafı eşit şekilde ısıtılabilir, bu da



şişirilmiş şişe verimini ve kalın duvarlı ön kalıpların uyarlanabilirlik aralığını iyileştirir.



Preform ısıtma sisteminde tam kapalı devre voltaj regülatörünün uygulanması:



Isıtma fırınlarının sıcaklığı, tam kapalı devre voltaj regülatörü (geri beslemeli) tarafından kontrol edilir.



RiBo şirketi tarafından bağımsız olarak geliştirilmiştir.Kontrolör, tarama sırasında çıkış voltajını (ayar değeri) algılar ve ayarlar.



Eşit voltajın etkisini elde etmek için saniyede 100 kez frekans (± 0,5 V voltaj kararlılığı doğruluğunu sağlayın)



Çıkış ve ısıtma elemanının (lambalar) ısı dalgalanmasından kaynaklanan kararsız ısıtma etkisi problemini çözer.



güç kaynağının voltaj dalgalanması.Ek olarak, kapalı döngü kontrol sistemi orijinal sistemle etkileşime girer ve işbirliği yapar.



ısıtma fırınlarının sabit sıcaklık kontrol sistemi, neden olduğu ısıtma sıcaklığı dalgalanmasını büyük ölçüde iyileştirir



çevre sıcaklığı değişimi.Şişe üfleme makinesinde yukarıdaki teknolojinin uygulanmasıyla, ısıtma



Her bir preformun tekdüzeliği ve kararlılığı tamamen tutarlı olma eğilimindedir, bu da nihai olarak



Her boşluğun şişe üfleme etkisi.Bu kapalı devre ünite, şişe üflemenin genel performansını daha da geliştirdi



ekipman.



Makine, preform sıcaklığı varsa, son ısıtma fırınının sonunda preform sıcaklık algılaması ile donatılmıştır.



üfleme sıcaklığına ulaşmaz, kalıplar üfleme kalıba girer ancak üfleme yapmaz, hava tasarrufu sağlar.



III.Performans ve Avantajlar



i.İnsan-makine arayüzünün kullanımı kolaydır.Sıcaklık ayarı ve preform dahil her şey bilgisayarlıdır



dağıtım.



ii.Bağımsız hareketli çalışma paneli, işlemi daha rahat ve esnek hale getirir.



iii.Preform çözme, yükleme, şişe taşıma ve sipariş verme işlemlerinin tümü paslanmaz çelik manipülatör tarafından otomatik olarak çalıştırılır.



ikinci bir kirlenme olmadan.



★Ayrıca bir preform düşürme kurtarma cihazı ile donatılmıştır (düştülen preform, preform haznesine geri alınır) ve bir



aşağı düşerken preformun vurulmasından kaynaklanan hasarı önlemek için ek tampon cihazı.



iv.Otomatik embriyo preform besleme sistemi sürecinde, her preform kanalında fotoelektrik algılama vardır,



üst motorun ve ayırma silindirinin hareketini kontrol edin, her embriyoda preformun eşit dağılımını sağlayın



kanal ve malzeme kıtlığını alarma geçirme işlevine sahip.



v. Dolaşımlı soğutma suyu sistemi ve konvertör kontrollü fan, şişe boynunu darbelere karşı koruyabilir.



Preform ısıtılırken deformasyon.



vi.Homotermal ısıtıcı, gücü sürekli olarak sağlayan otomatik yansıma ve kapalı döngü ayarlama sistemini benimser.



orantılı olarak, voltaj dalgalanmasından etkilenmez.Taşıma zinciri kısa eğimli ve parataktiktir, bu da



yavaş ısıtma ve düşük güç tüketimi gerçekleştirin.Sonuç olarak, preform eşit şekilde ısıtılabilir ve üflenmesi kolay olabilir.



vii.Kalıpların konumlandırılmış montajı, kalıpları bir saat içinde kolayca değiştirmeyi mümkün kılar, operatörün yalnızca



yerde durmak bu işi bitirebilir, makine çerçevesi üzerinde durmaya gerek yoktur, kişi için güvenlik çok daha yüksektir.



viii.Elektrik, pnömatik bileşenler, servo motor vb. gibi makineler için kullandığımız tüm kritik parçalar ünlüdür.



Japonya, ABD ve Avrupa'dan ithal edilen, ekipmanlarımızın stabilitesini ve uzun ömürlü olmasını sağlayan markalı parçalar.



ix.Yüksek basınçlı üfleme valfi, normal havayı sağlayabilen düşük basınçlı havaya dönüştürme cihazı ile donatılmıştır.



Düşük basınçlı hava olmadan dönüşüm.Makine, şişe sürecinde yüksek basınçlı hava geri kazanım cihazı ile donatılmıştır.



Üfleme üretimi, yüksek basınçlı hava geri kazanılabilir ve silindirler/ön üfleme için kullanılabilir.



IV.Kolay bakım



Omron servo kontrol sistemi (hareket kontrolörü, modüler) makineye özel iletişim yoluyla bağlanır



kablolar.Kullanıcı, hareket kontrolörü aracılığıyla makinenin tüm eylemlerini yönetebilir.Makinede bir arıza olduğunda,



insan-makine arayüzü operatöre uyarı sinyalleri ve arıza teşhis raporu sağlayacaktır, operatör hızlı bir şekilde bulabilir



Arızanın nedeni ve arıza göstergesi aracılığıyla mümkün olan en kısa sürede sorun giderme.



★ Hava konveyöründe şişe tıkanmış/dolu ise, otomatik durdurma besleme preformlarının işlevi programda ayarlanabilir



fotoelektrik algılama yoluyla.



★ Sonra paketleme makinesi (dolum makinesi, etiketleme makinesi, vb gibi) uzun süre çalışmayı durdurursa, ısıtma



lamba, sıcaklığı otomatik olarak düşürme, elektrik tüketiminden tasarruf etme ve aşırı ısınmayı önleme işleviyle ayarlanabilir.



preform ısıtma fırınlarında ve preform tutucularda ısıtma.(Isıtma sıcaklığı dokunmatik ekrandan ayarlanabilir)



★Son preform ısıtma fırını ile değişken adımlı sistem arasındaki geçiş kısmı fotoelektrik ile donatılmıştır.



algılama ve koruma cihazı.Preform transferi yerinde olmadığında, şişe üfleme makinesi otomatik olarak duracaktır,



değişken adım sisteminin bileşenlerini etkin bir şekilde korumak.



★Makinenin ana parçaları merkezi otomatik yağlama ile donatılmıştır.



V. Güvenlik



Şişe şişirme makinesinin pistonlu kısımları koruyucu cihazlar ve uyarı işaretleri ile donatılmıştır.



ben.Operatörlerin güvenliği



Makine tamamen mükemmel güvenilir güvenlik kapısı ile kapatılmıştır ve ayrıca ana olarak alüminyum kaymaz plaka ile donatılmıştır.



Operatörlerin güvenliğini en büyük dereceye kadar garanti edebilen yüzey.



ii.Makinenin güvenliği



Konumlandırma sisteminin, sıkma sisteminin güvenli çalışmasını sağlamak için çoklu nokta algılama tekniği benimsenmiştir.



ve en büyük dereceye kadar germe sistemi.
